Features-Parameter

Tables bietet Dir Zugriff auf alle Parameter, die in der Revit-Datenbank zu finden sind. Aber weil diese manchmal nicht ausreichen, gibt es in Tables zusätzlich auch noch die sogenannten Features-Parameter.

Features-Parameter sind eigens in Tables errechnete bzw. ermittelte Werte, die Du zusätzlich in jeder Kategorie zur Verfügung hast.

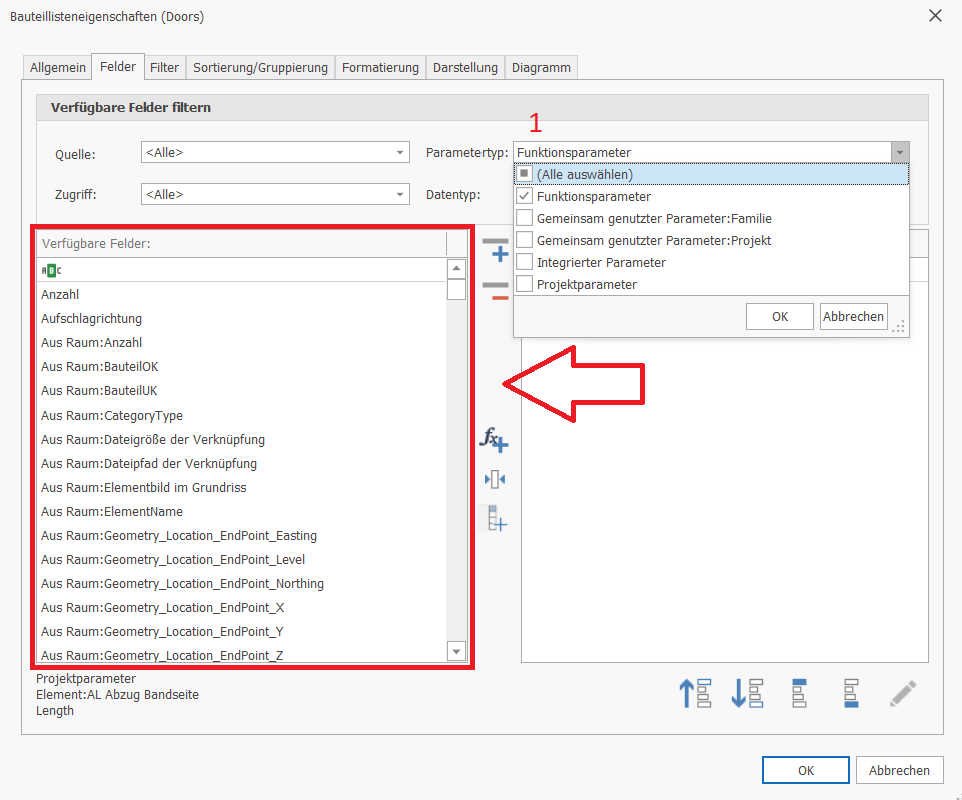

Diese werden Dir angezeigt wenn beim Filter der Parametertypen "Funktionsparameter" ausgewählt wurde. Standardmäßig sind alle Parametertypen ausgewählt.

Hinweis: Es werden nicht immer automatisch alle angezeigt, da nicht alle für jedes Element verwendet werden kann

Übersicht der Features-Parameter am Beispiel für Türen

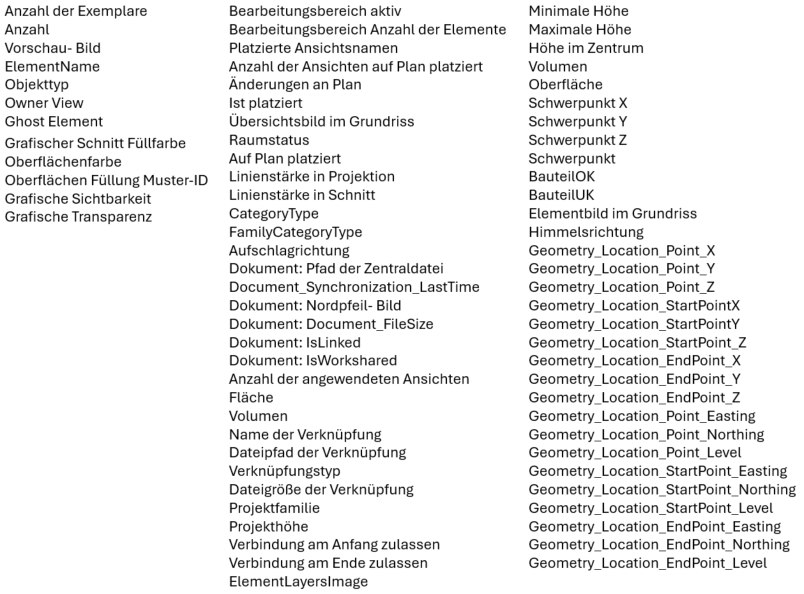

Übersicht über alle in Tables verfügbaren Feature- Parameter



Anzahl der Exemplare

Für Typ-Listen: Anzahl der im Projekt verwendeten Exemplare des verwendeten Typs



Anzahl

Zähler für Summen, z.B. bei Gruppierungen



Vorschau-Bild

Vorschaubild für Familien
Hinweis: die Pixelgröße kann über den Einstellungsdialog eingestellt werden.



ElementName

Name des Elements (zum Umbenennen)

Family_Category_Type

-

Projektfamilie

-

Minimale Höhe

Unterkante eines Elements

Hinweis: alle geometrischen Elemente (auch Linien) werden hierbei berücksichtigt.



Maximale Höhe

Oberkante eines Elements

Hinweis: alle geometrischen Elemente (auch Linien) werden hierbei berücksichtigt.



Höhe im Zentrum

Höhe des Mittelpunkts eines Elements

Hinweis: alle geometrischen Elemente (auch Linien) werden hierbei berücksichtigt.



Volumen

Gesamtvolumen aller Elemente eines Bauteils

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



Oberfläche

Gesamtfläche aller Elemente eines Bauteils

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



Schwerpunkt X

x-Koordinate des Schwerpunkts eines Elements

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



Schwerpunkt Y

y-Koordinate des Schwerpunkts eines Elements

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



Schwerpunkt Z

z-Koordinate des Schwerpunkts eines Elements

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



Schwerpunkt

Schwerpunkt eines Elements formatiert als Text "(x;y;z)"

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt.



BauteilOK

Oberkante eines Elements

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt, 2D Elemente und Linien werden ignoriert (vgl. auch Geometry_Max_Height).



BauteilUK

Unterkante eines Elements

Hinweis: alle geometrischen Elemente werden hierbei berücksichtigt, 2D Elemente und Linien werden ignoriert (vgl. auch Geometry_Min_Height).



Elementbild im Grundriss

-

Himmelrichtung

-

GeometryLocation_Point_X

-

GeometryLocation_Point_Y

-

GeometryLocation_Point_Z

-

GeometryLocation_StartPoint_X

-

GeometryLocation_StartPoint_X

-

GeometryLocation_StartPoint_Y

-

GeometryLocation_StartPoint_Z

-

GeometryLocation_EndPoint_X

-

GeometryLocation_EndPoint_Y

-

GeometryLocation_EndPoint_Z

-

GeometryLocation_Point_Easting

-

GeometryLocation_Point_Northing

-

GeometryLocation_Point_Level

-

GeometryLocation_StartPoint_Easting

-

GeometryLocation_StartPoint_Northing

-

GeometryLocation_StartPoint_Level

-

GeometryLocation_EndPoint_Easting

-

GeometryLocation_EndPoint_Northing

-

GeometryLocation_EndPoint_Level

-

Graphic_CutFillColor / Grafischer Schnitt Füllfarbe

Schnittfarbe für die grafische Überschreibung eines Elements



Graphic_ProjectionFillColor / Grafischer Schnitt Füllfarbe

Oberflächenfarbe für die grafische Überschreibung eines Elements



Oberflächen Füllung Muster- ID

Schraffur für die grafische Überschreibung eines Elements (Standard ist Solid)



Grafische Sichtbarkeit

Sichtbarkeit für die grafische Überschreibung eines Elements (Ja/Nein-Wert)



Grafische Transparenz

Transparenzwert für die grafische Überschreibung eines Elements (Wert von 0 bis 100 = transparent)



Group

Name der Gruppe, falls sich das Element in einer Gruppe befindet.

IsGhostElement

-

ObjectType / Objekttyp

-

OwnerViewName

Name der Bezugsansicht

PreviewImage

-

Projekthöhe

-

Name der Verknüpfung

-

Dateipfad der Verknüpfung

-

Verknüpfungstyp

-

Dateigröße der Verknüpfung

-



Material Fläche

-

Material Volumen

-

Bearbeitungsbereich aktiv

Name des Worksets des Elements, falls Worksharing aktiv ist Über die Auswahlliste kann hier einfach der Workset geändert werden.



Bearbeitungsbereich Anzahl der Elemente

Name der Elemente eines Worksets

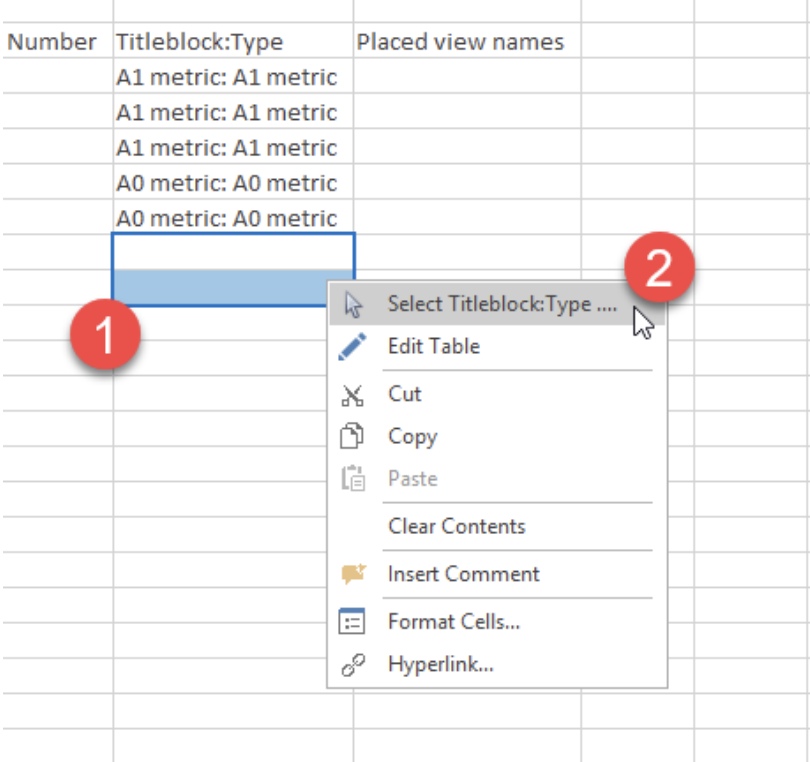

Platzierte Ansichtsnamen

Die zu platzierenden Ansichten eines Plans, wenn du mit Plan-Einstellungslisten arbeitest, bzw. die Namen der bereits platzierten Ansichten eines Plans.



Anzahl der angewendeten Ansichten

Die Anzahl der Ansichten eines Plans.

Änderungen am Plan

-

Verbindung am Anfang  zulassen

-

Verbindung am Ende zulassen

-

Special_ElementLayersImage

-

Ist platziert

Prüft, ob ein Raum bereits platziert ist.

Übersichtsbild im Grundriss

-

Raumstatus

-

Auf Plan platziert

Prüft, ob die Ansicht bereits auf einem Plan platziert ist.



Anzahl der angewendeten Ansichten

-

Linienstärke in Projektion

-

Linienstärke im Schnitt

-

Category_Type

-



Aufschlagrichtung

Türaufschlagrichtung links oder rechts (über Revit-Logik berechnet)



Pfad der Zentraldatei

Pfad des Zentraldokuments.

'Document_Synchronization_LastTime

-

Nordpfeil Bild

-

Document_FileSize

-







Stand: 15.08.2023
